Dengan perkembangan industri konstruksi yang terus menerus, Cina telah memasuki panggung untuk menaruh perhatian yang sama pada pembangunan dan penguatan dan pemeliharaan yang baru, dan proporsi penguatan dan pemeliharaan akan menjadi lebih besar dan lebih besar, yang juga merupakan tren industri.Dalam penguatan dan pemeliharaan, yang paling umum digunakan teknologi penguatan yang mengikat penguatan baja, penguatan CFRP, penguatan bagian membesar, penguatan bagian baja tertutup, dll.Penguatan serat karbon telah menjadi favorit baru dalam industri penguatan karena keunikannya.Penguatan CFRP dibagi menjadi penguatan kain karbon dan serat karbon.Berapa banyak lapisan kain karbon yang setara dengan satu lapisan serat karbon?

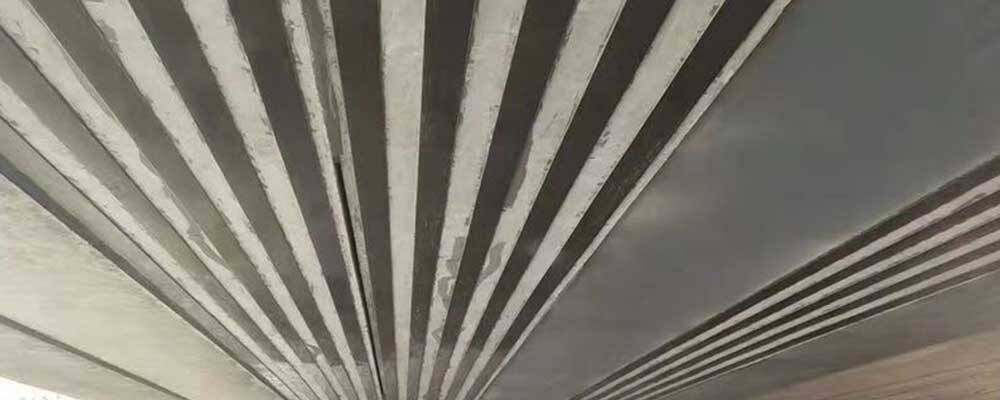

Membandingkan dengan penguatan karbon strip, prinsip pengubahan kekuatan yang sama harus diikuti, yaitu, pada akhirnya nilai dari kekuatan ketegangan dihitung oleh dua proses tersebut adalah sama, dan nilai-nilai kekuatan ketegangan sebenarnya adalah produk dari kekuatan tensile dan kekuatan susile.Kita ambil 1.Tebal 2mm, 100 mm serat karbon lebar strip dan 300g, 100mm lebar serat karbon kain sebagai contoh:

& nbsp;

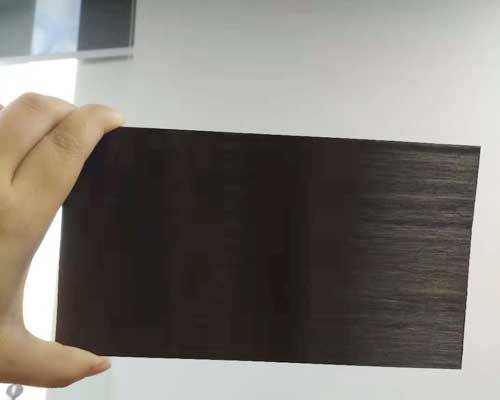

Pertama, kita dapat menghitung kekuatan tarik dari lempeng karbon = nilai desain dari kekuatan tensile dari piring karbon * daerah bagian dari lempeng karbon.Nilai desain dari kekuatan tensile dari lempeng karbon primer untuk komponen penting adalah 1150 MPA (Kode untuk Design Reinforcement Design dari Struktur Beton).Area sectional dari plat karbon adalah 1.2 * 100 = 120 mm _ and gaya tarik dari lempeng karbon adalah 1150 * 120 = 138KN.

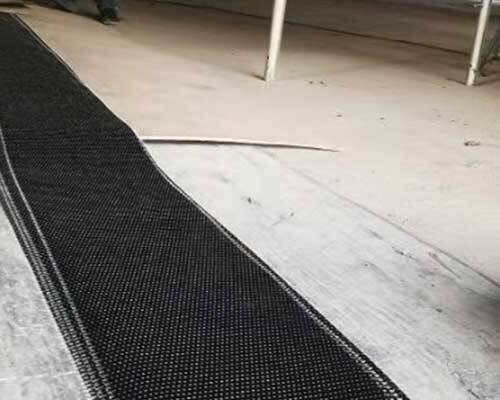

Nilai gaya tensile dari lapisan kain karbon = nilai desain dari kekuatan tensile dari kain karbon * crosstional area karbon.Nilai desain dari kekuatan tensile kain karbon primer untuk komponen penting adalah 1600 MPA (Kode untuk Design Reinforcement Design dari Structures Beton).Area sectional dari kain karbon adalah 0.167 * 100 = 16.7 mm _ dan gaya tarik dari kain karbon adalah 1600 * 16.7 = 26.72 KN.138 / 26.72 = 5.2, nilai ketegangan dari 1 pertama.2mm tebal lempeng karbon adalah sekitar 5.2 dan 300 g kain karbon.Ini tanpa mempertimbangkan pengurangan multi- lapisan kain karbon, dan penempelan kain karbon konstruksi tidak dapat melebihi empat lapisan, sehingga dalam proses konstruksi yang sebenarnya, kain karbon tidak dapat menggantikan lempeng karbon.

Hal ini dapat dianggap bahwa efek penguatan dari satu lapisan lapisan karbon mirip dengan 5.2 lapisan karbon lembar dengan hanya menggantikan kekuatan ketegangan.Bahkan, dalam proses penguatan yang sebenarnya, perhitungan kapasitas bantalan adalah proses yang kompleks, jauh dari seperti substitusi sederhana dapat dihitung.
