1. Konstruksi proses dan profil dari perbaikan CFRP

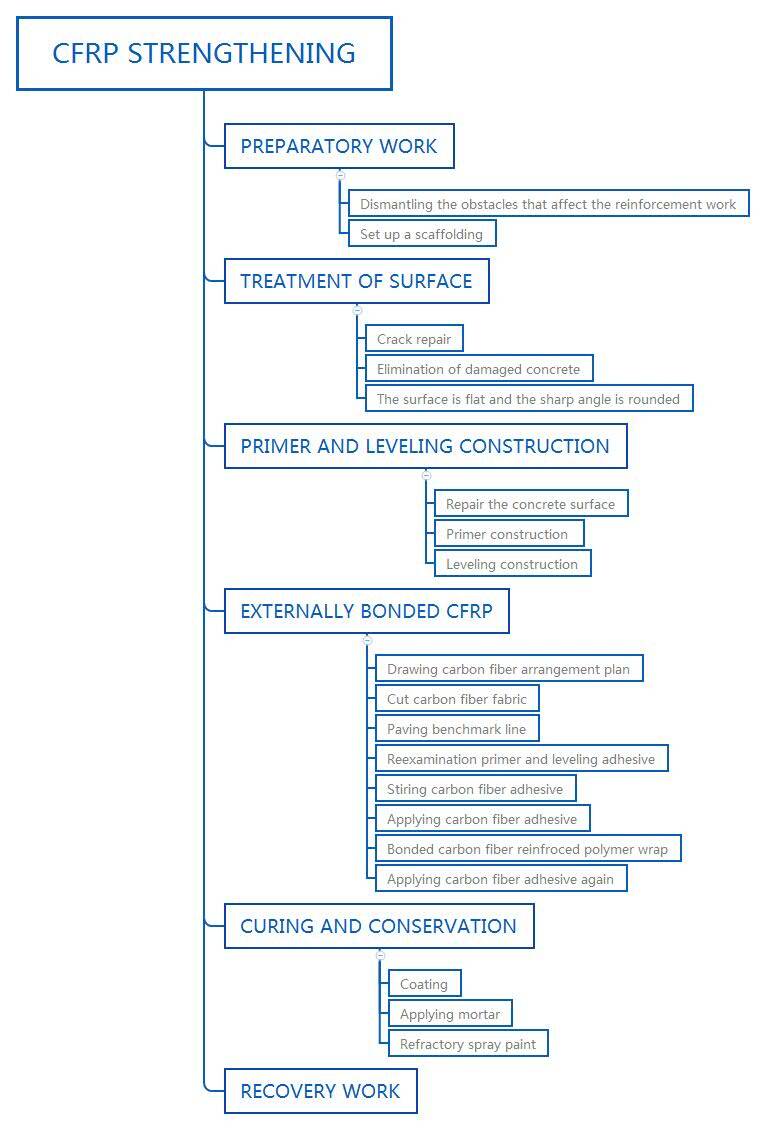

   1.1.Bagan aliran dari penguatan FHP

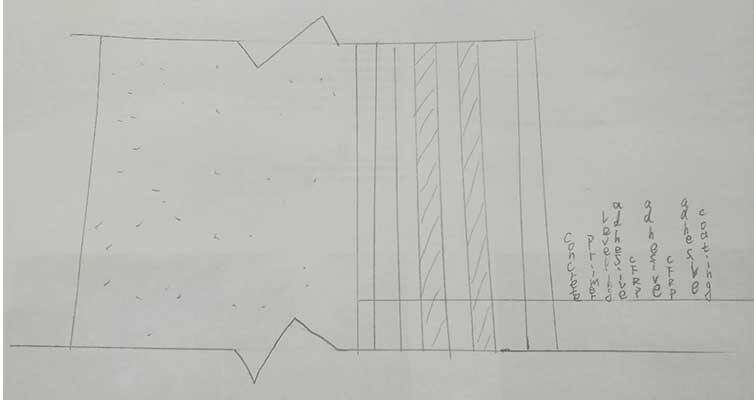

1.2.Profil Konstruksi FRP

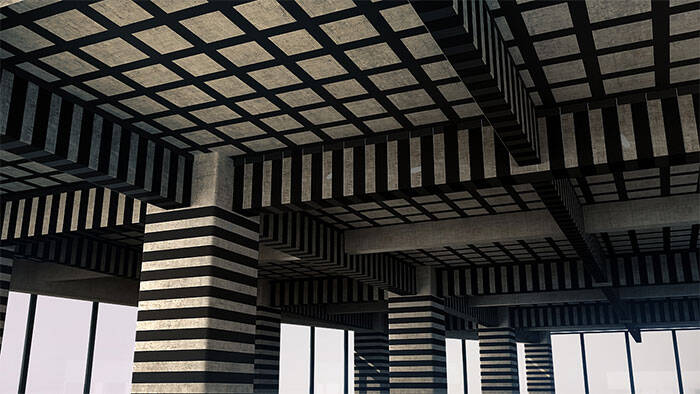

2.Produksi konstruksi dan Technologies dari CFRP Strengthening

2.1 Perawatan Permukaan beton diperkuat

(1) Perawatan permukaan harus mencapai tiga tujuan: untuk memastikan bahwa tubuh struktur dan kain serat terikat erat, untuk menghapus karat, dekontaminasi, dan untuk memurnikan bagian-bagian tua dari permukaan beton; untuk menggunakan adhesives struktural untuk memperbaiki celah-celah, mengisi lubang-lubang, menyesuaikan perbedaan tinggi, dan memotong sudut-sudut tajam, sehingga untuk memastikan bahwa kain serat karbon terikat ke dasar yang dapat diandalkan.

(2) Bagian yang terkena dari memperkuat bar harus diperlakukan dengan antikarat.Jika kerusakan serius, langkah-langkah harus diambil untuk memperbaikinya.

(3) Perbaikan crack.Jika retakan lebih dari 5 mm, mortar semen berkekuatan tinggi digunakan untuk menuangkan; lebar crack lebih dari 0.1 mm dan kurang dari 5 mm.Bahan kimia khusus lem isi mengisi digunakan untuk menuangkan retak.Retakan terutama disuntikkan pada tekanan rendah dan perlahan-lahan, dan modifikasi grinding adalah datar setelah menyembuhkan.Lebar crack kurang dari 0.1 mm, dan lem segel digunakan untuk menutup celah.

(4) Perbaikan permukaan: Jika ada cacat, lubang atau sisir madu pada permukaan beton terikat, lem perbaikan harus digunakan.

(4.1) Perbaikan cacat atau lubang.Dalam pembangunan struktur asli atau pada periode operasi berikutnya, struktur akan memiliki cacat, lubang dan sarang lebah linen permukaan, yang harus diperbaiki dengan lem perbaikan.

(4.Penyesuaian tinggi.Karena tinggi dan rendah permukaan beton disebabkan oleh dislokasi kerja, itu harus diperbaiki sebelum serat ikatan.Area besar dapat diperbaiki dengan mortir kekuatan tinggi, sementara posisi lokal dapat diperbaiki dengan lem perbaikan.

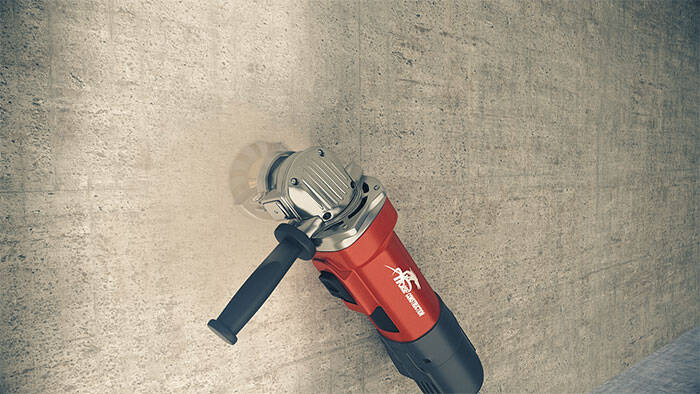

(5) Pengobatan permukaan kotoran dan karbida.Dengan cara penggiling diska, pasir peledakan dan tinggi tekanan air mencuci, permukaan diperlakukan untuk datar, biasa, tidak longgar, non-rapuh dan tidak-kotor permukaan.Minyak dan pencemaran minyak yang diperparah dengan deterjen netral, debu dihapus oleh tekanan tinggi pistol udara, dan permukaan beton sebelum kain serat ikatan harus sepenuhnya kering.

(6) Angle pemangkasan.Dalam rangka untuk mencegah serat kain dari mengupas atau menarik mudah ketika ikatan, fillet dapat diperbaiki dengan mortir perbaikan, dan fillet radius R harus memenuhi persyaratan spesifikasi.Untuk struktur sabut prismatik atau tajam, serat di sudut tajam akan memiliki konsentrasi stres yang lebih besar, yang dengan mudah akan mematahkan serat karbon, sehingga harus diobati.Tepi dan sudut dapat diubah menjadi busur radius R oleh penggiling.Modifikasi permukaan dengan lem perbaikan dan deteksi dengan pengukur busur pastikan bahwa radius sudut modifikasi R memenuhi persyaratan spesifikasi (struktur khusus sesuai dengan spesifikasi yang relevan).

2.2 lapisan Priman

(1) Tujuan dari menggunakan lem dasar adalah untuk memperkuat ikatan antara beton dan serat kain atau lem perbaikan.lem dasar dapat direndam dalam beton dan meningkatkan kekuatan permukaan beton.

(2) Suhu lingkungan, kelembaban dan tingkat pengeringan permukaan beton mempengaruhi performa ikatan bawah ikatan.Suhu lingkungan konstruksi tidak boleh lebih rendah dari 5 C, kelembaban tidak boleh lebih tinggi dari 85%, dan kondisi pengeringan dari konten kelembaban permukaan beton seharusnya kurang dari 10%.

(3) Jumlah lem tidak boleh terlalu banyak pada satu waktu, dan harus digunakan dalam waktu 45-60 menit setelah persiapan secara umum; lem harus diaduk oleh mengaduk kecepatan rendah mekanik, yang mungkin panas selama mengaduk, dan waktu mengaduk seharusnya tidak terlalu lama, dan 3 menit adalah waktu yang tepat.

(4) Roller sikat digunakan untuk mantel lem merata.Jumlah lapisan tergantung pada jenis lem dasar dan kondisi permukaan beton.Konsentrasi lem dasar rendah, dan dosis umum standar adalah 0.-25.3kg / m2.lem dasar harus dilapisi 1- 2 cara.Jika beton secara serius berkarbonasi dan jumlah perendaman besar, jumlah lapisan harus meningkat.Setelah pengeringan dikonfirmasi dengan kontak jari, proses berikutnya (yang biasanya memakan waktu sehari untuk mempertahankan) dilanjutkan.

2.3 lem perbaikan untuk memperbaiki beton

(1) Tujuan dari menggunakan lem perbaikan adalah untuk memastikan bahwa permukaan konstruksi halus dan tidak ada gelembung tonjolan antara permukaan beton dan kain serat.Ruang pemeriksaan, lubang dan ketinggian perbedaan dari permukaan beton harus diperbaiki.

(2) lem dasar harus diperbaiki segera setelah pengeringan.Jika interval waktunya lebih dari 10 hari, permukaannya harus dipoles dengan amplas sebelum menggunakan lem perbaikan.Dalam kasus permukaan sarang lebah, permukaan beton harus sepenuhnya dilapisi dan diperbaiki.Dosisnya bervariasi sesuai dengan kondisi permukaan.Dosis umum adalah 0.5-1.5 kg / m2.Biasanya menyembuhkan selama 24 jam, mengkonfirmasi menyembuhkan dan kemudian melanjutkan proses berikutnya.Ketika gelembung udara terjadi pada permukaan konstruksi lem perbaikan karena internal gas beton, gelembung udara adalah tanah datar oleh sudut pabrik.

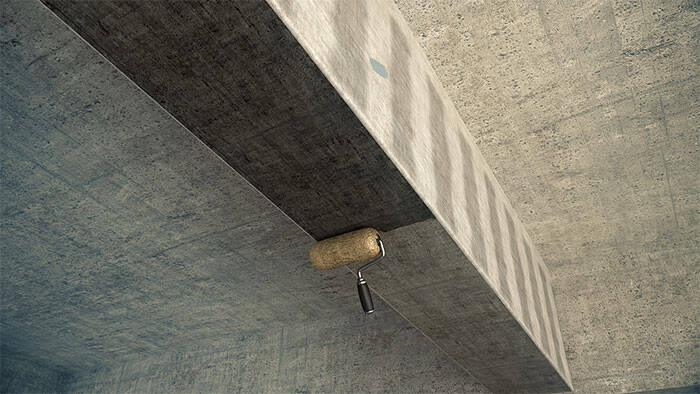

2.4 undercoat lem yang dihamili

(1) Tujuan untuk menerapkan adhesives menghamili adalah untuk mengikat beton untuk serat kain.Konstruksi Catatan: lem menghamili harus sepenuhnya terbenam.Roller khusus digunakan untuk menggulung kain serat dalam satu arah.Bagian lengkungan dan sudut rentan terhadap retensi udara.Drum berbusa khusus digunakan untuk menghapus udara yang tersimpan.

(2) Waktu menyembuhkan, jumlah pencampuran setiap lem harus dihitung menurut daerah lapisan dalam waktu konstruksi, dan pencampuran harus cukup.Perhatian khusus harus dibayar untuk tempat pencampuran yang sulit di sudut bawah kapal pencampuran.

(3) Lapisan harus seragam, jumlah lem harus didasarkan pada kain serat rendam, dan lem tidak harus terlalu banyak.lem kelebihan harus dikeluarkan oleh peralatan khusus.Jumlah lem harus berbeda tergantung pada kondisi permukaan beton dan spesifikasi kain serat.Jumlah umum lem digunakan untuk satu lapisan adalah 0.5-0.7kg / rn2.

2.5 Stik serat kain

(1) Tujuan dari kain serat ikatan adalah untuk memperkuat struktur rekayasa.Tindakan pencegahan konstruksi adalah sebagai berikut: arah kekuatan harus ditentukan, dan arah ikatan serat konsisten dengan arah gaya dan tidak bisa salah; kain serat harus diletakkan datar, tidak dilipat, tidak membungkuk; lem imbeating harus digulung dan direndam dengan roda bergulir khusus, dan gelembung udara harus dihilangkan.

(2) Dimensi Pemotongan seharusnya termasuk bagian tumpang tindih baik arah vertikal dan horizontal.Serat karbon dipotong tidak dapat dilipat.Sebelum ditempelkan, mereka harus digulung pada gulungan bundar dengan radius R (& gt; 80mm) untuk menghindari kerusakan.Jika kain dipotong tidak digunakan pada hari yang sama, itu harus disegel dan disimpan dalam tempat yang kotor, kering dan sunless.

(3) Kain Serat harus disisipkan sepanjang garis posisi.Pasting multilayer mesti dilakukan lapis demi lapis.Lapisan kedua harus ditempelkan setelah lapisan pertama dipadatkan.Kain serat multilapis tidak boleh disisipkan sekali pun.Setiap potong kain dari serat harus disisipkan di satu tempat, satu potong dari tengah harus disisipkan terlebih dahulu dan kemudian diperpanjang ke kedua belah pihak.Ketika serat kain disisipkan di sudut luar cekung, kain serat tidak boleh rusak dengan melanggar.Ketika menempel sudut cekung, mesin tumbuk karet dengan radius yang sama digunakan untuk extrade sudut cekung, sehingga untuk menghindari gaya tarik untuk membuat lokasi serat pada sudut cekung.Ketika bergulir, berguling sepanjang arah gaya, tidak memaksa bolak-balik.

(4) Panjang lap Fiber.Secara umum, arah serat adalah 100 mm (di Jepang, rekayasa jalan dan insinyur perumahan adalah 200 mm).Tidak perlu tumpang tindih antara dua bagian di arah vertikal serat (ada juga persyaratan tumpang tindih lebih dari 30 mm).Di tengah-tengah area kain disisipkan, jika ada bukaan, pelat besi dan hambatan lainnya, pemotongan kain harus direncanakan terlebih dahulu, dan bagian-bagian yang lemah harus disiapkan untuk penguatan.

(5) Pemeliharaan.Dalam rangka mencegah hujan dan debu dari melekat kain serat selama konstruksi luar ruangan, diperlukan untuk menggunakan kain plastik untuk pemeliharaan.Setelah mengikat serat kain, menutupinya dengan kain plastik selama lebih dari 24 jam untuk pemeliharaan.Waktu pengobatan awal adalah sekitar 2 hari ketika rata-rata suhu di bawah 10 C, dan waktu penyembuhan awal adalah sekitar 1-2 hari ketika rata-rata suhu adalah 10-20 CWaktu pengobatan awal adalah sekitar 1 hari ketika rata-rata suhu di atas 20 CPenyembuhan sempurna membutuhkan waktu yang lama.Umumnya, lebih dari 80% dari bahan yang sembuh dapat dikenakan kekuatan.Suhu rata-rata harus dipadatkan selama 7 hari ketika suhu di atas 20 dan 14 hari ketika suhu di atas 10 sebelum dapat digunakan di bawah kekuatan.

2.6 "Adhesive Coating".

(1) Tujuan: perlindungan permukaan atau persiapan untuk ikatan lapisan serat berikutnya kain.

(2) Setelah lapisan dan sebelum menyembuhkan, memeriksa apakah kain mengambang, tonjolan atau mengupas.Jika demikian, itu harus diperbaiki segera.

(3) Mengambang dan tonjolan bagian, sebelum pembekuan, digulung ke arah serat dengan gulungan defoaming untuk mengeluarkan gelembung; jika mengambang dan tonjolan telah mengeras, lubang knalpot dapat dibuka dan diisi dengan lem jarum suntik.
