Penyakit:

Setelah pemeriksaan lapangan, retakan ditemukan di jaring, lantai dan berkibar setiap tiang span jembatan kiri dan kanan.Lebar maksimum dari retakan vertikal dalam web adalah 0.40mm, dan maksimum lebar retak pusat di batang baja adalah 0.3mm.Lebar maksimum retak transverse di bagian bawah piring adalah 0.37mm.Lebar maksimum dari retak plat flange adalah 1.0mm.

Skema reinformation:

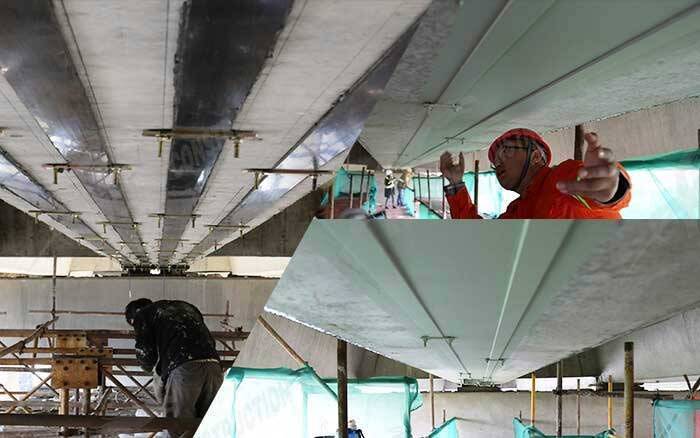

1) Thepresticate carbon fiber plateDigunakan untuk memperkuat pelat benang balok.Tujuh pre- stres lempeng karbon diatur pada bagian dalam piring flange, yang empat adalah panjang piring karbon (46m panjang), dan tiga non-panjang piring karbon (ujung 10.18m, pertengahan 13.6 m).Lima plat karbon prestised diatur pada bagian luar piring flange, di mana tiga adalah panjang piring karbon (panjang 46m), dan dua non-panjang piring karbon (lebar sisi 10.18m, pertengahan 13.6 m).

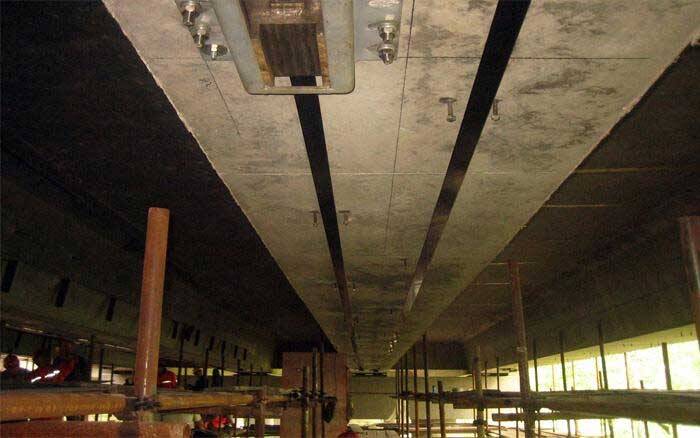

2) Piring serat karbon prestisnya digunakan untuk memperkuat bagian bawah dari tubuh balok.Piring bawah diatur dengan 27 prestased karbon piring dengan pitch 30cm.Panjang dari prestisnya lempeng karbon adalah: 10.18m untuk rentang sisi dan 13.6m untuk rentang pertengahan.

Pemantauan dan efek:

Selama proses tensioning jembatan, nilai ketegangan dari setiap prestised karbon serat piring dan nilai defleksi dari setiap rentang dipantau.Monitor defleksi jembatan diatur pada 6 poin per rentang, satu di masing-masing piring kiri dan kanan, dua di piring bawah, dan satu pada 1 / 4 dan 3 / 4 spans.

Tiga hari setelah piring karbon membentang, nilai defleksi dari piring flange dan piring bawah dari rentang masing-masing menurun 2mm, dan balok piring jembatan sebagai seluruh melengkung ke atas.Hal ini menunjukkan bahwa prestain lempeng karbon telah berpartisipasi dengan baik dalam struktur & # 39; s stres.
