Isi penelitian: uji diperkuat balok beton diperkuat dengan 9lembar serat karbon

Tujuan dari penelitian ini: pengaruh dan pengaruh dari jumlah serat karbon pada kinerja pembengkokan balok beton yang diperkuat.

Balok tes hanya didukung balok dengan sebuah persimpangan persegi panjang, dibagi menjadi dua kelompok.Dimensi persilangan seksional adalah b * h = 100mm * 200mm, span l = 2200mm, dan bersih span l0 = 2000mm.Kelompok pengukur longitudinal adalah 2 @ 8, stirrup adalah £6 @ 100, dan pendukungnya adalah 2 @ 4.Pemutar grup: penguatan longitudinal, 2 @ 10, rasio perbandingannya desain 0.92%, penguatan hoop di span area semak dan bagian tikungan murni adalah £6 @ 100 dan £6 @ 200, dan stand- up penguatan adalah 2 @ 4.

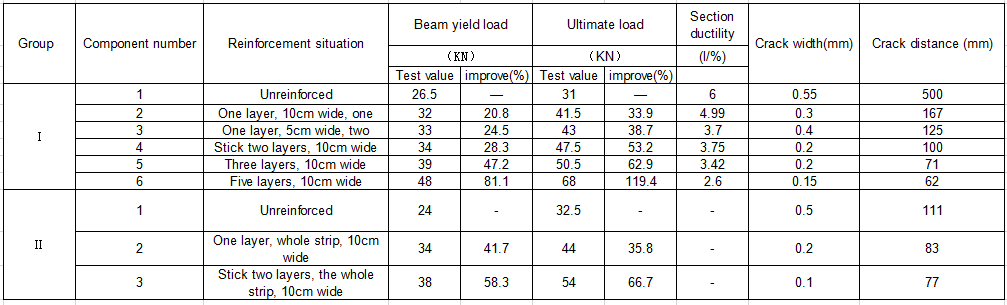

Situasi reinforcement tentang balok dan hasil tes utama

Kesimpulan Tes:

1.Ketika balok beton diperkuat diperkuat diperkuat dengan kain serat karbon, strain rata-rata dari bagian masih memenuhi asumsi bagian datar.

2.Sangat efektif untuk menggunakan kain serat karbon untuk memperkuat anggota pembengkokan beton yang diperkuat.Setelah kain serat karbon diregangkan, kapasitas pengendalian sinar tes meningkat secara signifikan, dan kemampuan pengendalian utama secara signifikan meningkat.

3.Ada masalah dengan efisiensi penggunaan dalam aplikasi kain serat karbon.Studi eksperimental menemukan bahwa jumlah yang sama serat karbon kain sedikit lebih baik daripada seluruh strip untuk efek penguatan.

4.Kapasitas pengendalian komponen meningkat dengan peningkatan jumlah kain serat karbon.Ketika jumlah lapisan serat karbon kurang, peningkatan relatif besar.Karena efisiensi penggunaan, tingkat peningkatan menurun dengan peningkatan jumlah lapisan kain serat karbon.

5.Meningkatkan jumlah kain serat karbon akan mengubah bentuk kegagalan dari anggota pembengkokan dari kerusakan yang disebabkan oleh serat karbon yang pecah menjadi beton yang hancur.Pada saat yang sama, karena serat karbon adalah bahan elastis sepenuhnya, bersama dengan batang baja akan melemahkan deformasi plastik batang baja untuk meningkatkan duktilitas komponen.Ketika jumlah kain serat karbon berlebihan, keunikan komponen berkurang.

6.Defleksi sinar tes disisipkan dengan serat karbon kain lebih kecil dari balok yang tidak diperkuat, menunjukkan bahwa penggunaan kain serat karbon meningkatkan kekakuan dari anggota.
