Projek: Reinforcement of Xinbu Bridge in Haikou

Nama Projek: Reinformation T- Beam untuk Driveway Main Jembatan Xinbu

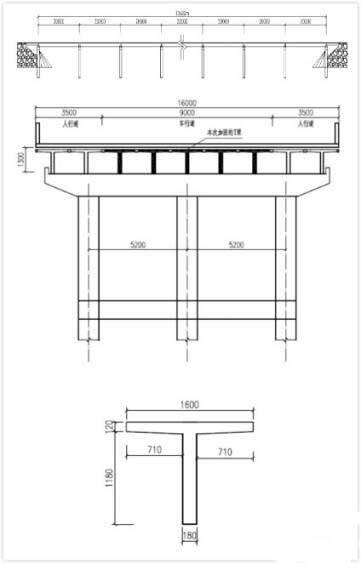

Tipe jembatan: 20m span T-beam

Struktural penguatan bahan: Menekanplat serat karbonSpesifikasi, 3mm tebal, 50mm lebar

Skala projek: 65 * 15.54m prestressed lempeng karbon, setiap T balok ditempelkan di bagian bawah balok.Totalnya 1010 meter.

Menurut laporan inspeksi, diketahui bahwa ada retakan di web dan lantai dari T-beam, dan lebar retak adalah 0.05-0.15 mm.Balok-balok berada dalam kondisi baik.Eksperimen beban dinamis menunjukkan keabsahan balok memenuhi persyaratan, tapi tidak banyak faktor keselamatan.Untuk meningkatkan faktor keselamatan dan ketahanan jembatan dan memastikan keselamatan struktur, plat serat karbon prestised tegang di bagian bawah pelat balok untuk memperkuat struktur.

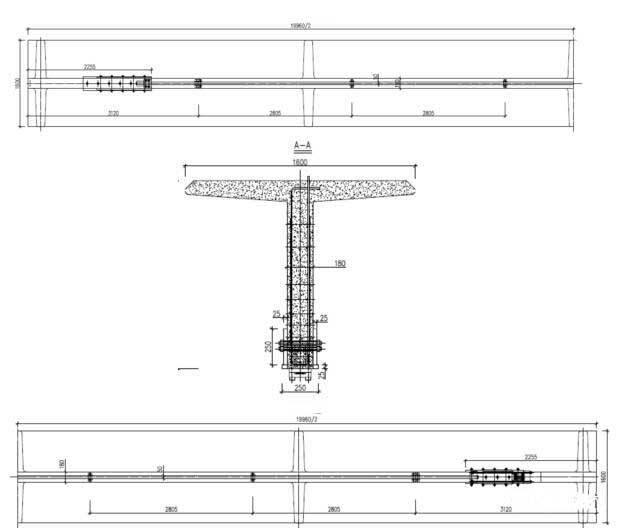

Skema reinformationA prestised carbon fiber plate is longitudinally stasted on the bottom of the slab.Ukuran plat karbon adalah 15540mm × 50mm × 3.0mm.Stres tensile utama seharusnya adalah level2400KN dan kekuatan tensile tertinggi adalah 360KN.Stres tensile dari proyek ini adalah 100mpa dan gaya tensile adalah 150KN, yang berarti bahwa gaya tensile dari plat karbon tunggal adalah 15T.

Ringkasan: Proyek ini mulai pembangunan pada bulan Juni 2015 dan saat ini selesai.Kapasitas bantalan jembatan memenuhi persyaratan muatan desain asli, dan efek penguatan memenuhi persyaratan desain penguatan.Disarankan untuk menjaga batas ketinggian di jembatan dan membatasi beban menjadi 30t sambil mempertahankan permintaan lalu lintas komparatif.
