Metode anchor jembatan serat karbon diperkuat

Jangkar ring berbentuk U-

Metode pengaitan lempeng karbon

& quot; Riding pejantan & quot; metode jangkar

& quot; Fibre bundle anchor & quot; anchor metode

Jangkar ring berbentuk U-

Ketika memperkuat balok dengan kain serat karbon, lingkaran berbentuk U- sering ditambahkan ke akhir dari kain karbon untuk jangkar.Lingkaran berbentuk U- itu sendiri juga adalah kain karbon dengan lebar strip dari 10cm20cm.Letakkan kain karbon strip di sekitar bagian bawah balok dan tetap ke sisi balok, yang U- berbentuk.Jika kondisi mengizinkan kain karbon strip untuk membuat lingkaran penuh di sekitar balok, efeknya lebih baik.

Metode pengaitan lempeng karbon

Dalam metode ini, penguatan menggunakan papan serat karbon bukan kain karbon.Bagian dari pelat karbon dapat ditentukan sesuai dengan kebutuhan.Ukuran yang biasa digunakan adalah 1cm ~ 2cm, ketebalan adalah 1.4mm ~ 2mm, dan panjangnya tidak terbatas.

& nbsp; Pertama, alur dibuat dalam lapisan pelindung beton, lebar alur sedikit lebih besar daripada lebar papan, dan kedalaman alur adalah subjek untuk tidak melukai batang baja.Setelah itu, parit dibersihkan dan diisi dengan resin epoksi, dan kemudian piring karbon tertanam.Epoxy resin itu diperas keluar dan akhirnya lancar dan dipangkas.Sejak piring karbon dan beton memiliki tiga permukaan kontak (hanya satu sisi karbon- terikat kain adalah dalam kontak), mereka dapat tegas terikat, dan pekerjaan di permukaan beton berkurang.

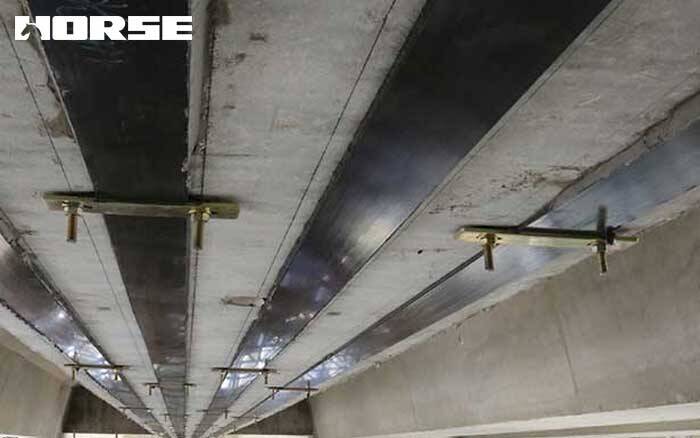

& quot; Riding pejantan & quot; metode jangkar

Metode yang sama digunakan untuk jangkar & quot; Horse memakai paku & quot;, yaitu, setelah menempel pada kain karbon atau piring karbon, sebuah & quot; Horse kuku berkuda & quot; ditekan setiap 30 cm sepanjang panjang kain karbon.Masukkan paku baja pada piring baja kecil dengan lubang di kedua ujungnya, dan mendorong paku baja ke dalam beton di sepanjang sisi kain karbon.Piring baja kecil akan menekan kain karbon erat dan jangkar itu.Oleh karena itu, dapat tegas terikat, di samping itu, juga mengurangi T bekerja untuk mengobati permukaan beton.

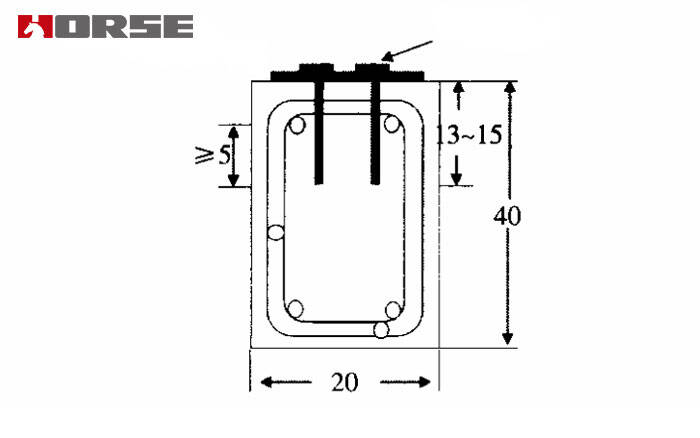

& quot; Fibre bundle anchor & quot; anchor metode

Material yang digunakan untuk jangkar fiber bundel & quot; sama dengan jangkar berbentuk U-.Pertama potong serat karbon ke panjang yang diperlukan, rendam bundel serat dalam resin epoksi untuk digunakan, dan punch lubang di bagian penguatan untuk batang serat paku untuk dimasukkan.Kemudian tongkat yang sama piring karbon (kain) untuk menutupi lubang pukulan.Kemudian, sebelum resin epoxy dari bundel serat dipadatkan, dimasukkan ke dalam eyelet melalui kain karbon.Akhirnya, serat bundel terekspos menyebar horizontal dan ditempelkan di piring karbon, dan mereka bulat atau shoulder- berbentuk ketika menyebar.
