Ringkasan Proyek & nbsp;

Sebuah bangunan perumahan di bagian bawah bangunan adalah enam lantai bawah - rumah bingkai dengan rencana persegi panjang, panjang 42.3 m dan lebar 14.6 m, dan total daerah konstruksi sekitar 3903.72 meter persegi.Lantai pertama, lantai dua adalah komersial, dan lantai ketiga sampai keenam adalah perumahan.Tinggi total rumah adalah 20.1 m.Tinggi lapisan 1 adalah 3.9 m, tinggi lapisan 2 adalah 3.7 m, dan tinggi lapisan 3-6 adalah 2.8 m.

Bangunan perumahan menggunakan fondasi beton yang diperkuat di bawah kolom.Balok bingkai dan kolom dari lantai pertama dan kedua terbuat dari beton yang diperkuat dengan kasta, tingkat kekuatan beton adalah C20, dan lempengan lantai adalah C30.Lantai 3 sampai 6 adalah bangunan bangunan bangunan bangunan, menggunakan batu bata berpori beton MU10, mortar campuran M10, dan dinding eksternal.Ini adalah 370 mm tebal dan dinding dalam 240 mm tebal.Lekukan lantai adalah beton diperkuat, kecuali ketebalan lempengan lokal 120 mm, seluruh ketebalan lempengan adalah 100 mm.Rumah ini menggunakan tangga beton yang diperkuat dengan kasta.Atap adalah atap ubin tanah liat.

Gedung perumahan selesai pada bulan Juni 2008.Dalam proses pengumpulan pengalaman utama, pendeteksi frame baja menemukan bahwa bingkai bawah bagian 1 lantai, 2 lantai KZ2a (kolom sudut), KZ2 (tangga ke tengah) total 16 frame kolom rasrups tidak dienkripsi menurut persyaratan gambar tinggi penuh.

Dalam rangka untuk memastikan resistensi shear dari kolom bingkai dan memenuhi persyaratan desain dari gambar konstruksi, diperlukan untuk mengambil langkah-langkah penguatan untuk total 16 frame kolom pada lantai pertama dan kedua bangunan perumahan di bagian bawah.Setelah penyelidikan di lapangan, mengacu pada spesifikasi yang relevan dan data teknis, dikombinasikan dengan situasi yang sebenarnya, diputuskan untuk mengadopsi teknologi penguatan benang serat karbon + sumbing baja untuk melaksanakan penguatan seismik dari kolom frame.

Desain rencana dan bahan

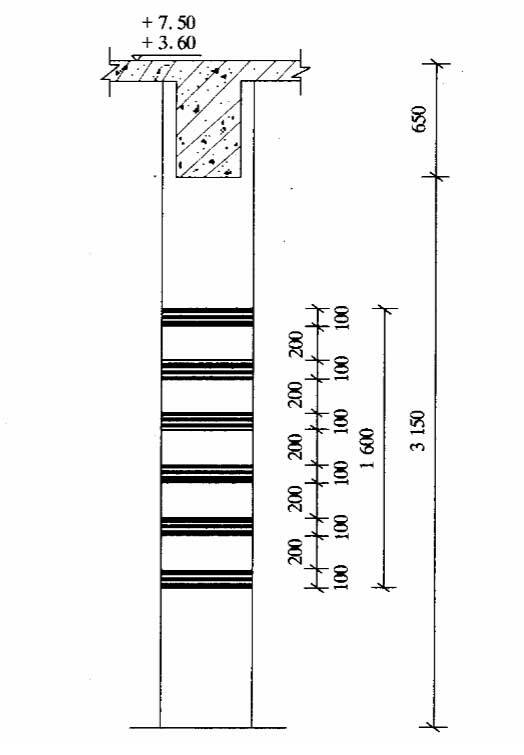

Karena dinding kerutan beton dipasang di sisi rangka, sulit untuk menyadari lapisan serat karbon menyegel lingkaran, sehingga teknologi untuk menempel lingkaran serat karbon + rimping baja diadopsi untuk penguatan seismik.

Bahan penguatan adalah struktur serat karbon yang diproduksi oleh Horse Construction Company.Spesifikasi serat adalah 300g / m2, ketebalan adalah 0.167mm, dan kekuatan tensile adalah 3750MPA.Adhesif yang digunakan adalah perekat khusus untuk serat karbon (epoxy resin), penggunaan suhu tidak kurang dari 70 derajat Celcius, dan layanan hidup lebih dari atau sama dengan 30 tahun.

Kesimpulan

Melalui penggunaan karbon serat penguatan, secara efektif dapat meningkatkan resistensi shear dari kolom bingkai dan memenuhi persyaratan desain gambar asli.
