Ringkasan Projek

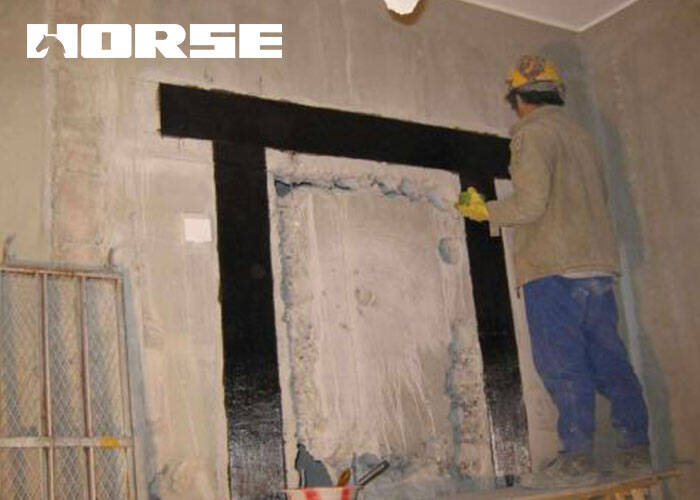

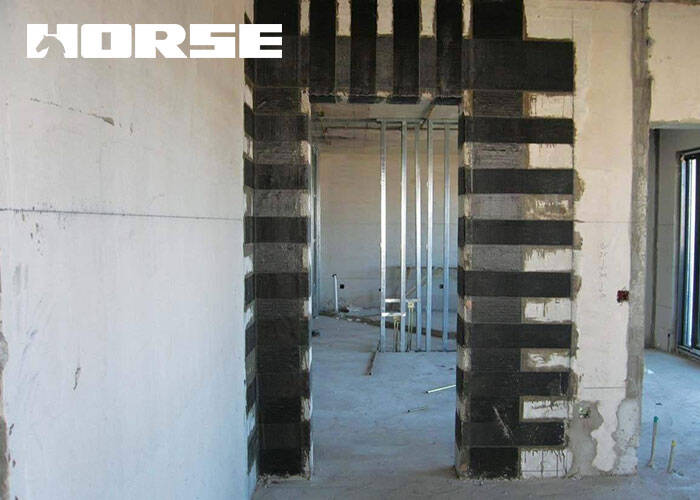

Sebuah proyek perumahan komersial yang meningkat, struktur dinding shear, 18 lantai di atas tanah dan 1 lantai bawah tanah.Sejak lantai pertama sampai ketiga dari struktur asli dirancang sebagai pusat perbelanjaan, setiap lantai 4M tinggi, dan sekarang dikonversi menjadi bangunan perumahan karena persyaratan penggunaan baru.Tinggi lantai rumah adalah 3M, dan perlu untuk membuka bagian dari pembukaan di dinding geser beton.Hal ini melibatkan penyesuaian posisi pintu dan pembukaan jendela dan harus diperkuat.Setelah berkonsultasi dengan unit desain, para ahli memutuskan untuk menggunakan metode konstruksi dari penempelanserat karbon (CFRP)Untuk memperkuat beton.

Membuka bahan penguatan dan indikator performa

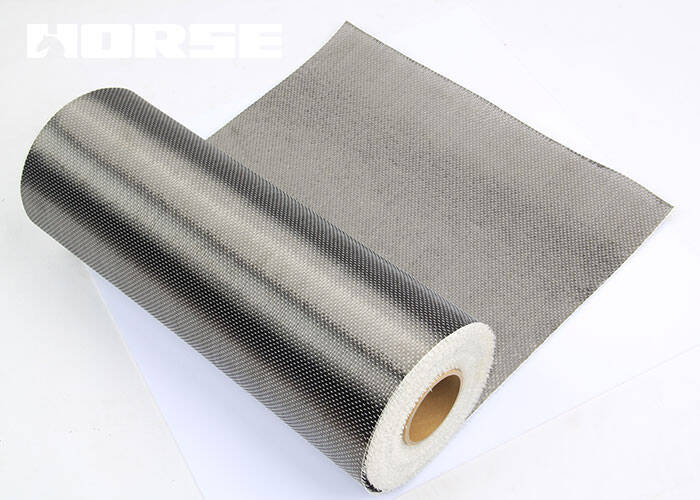

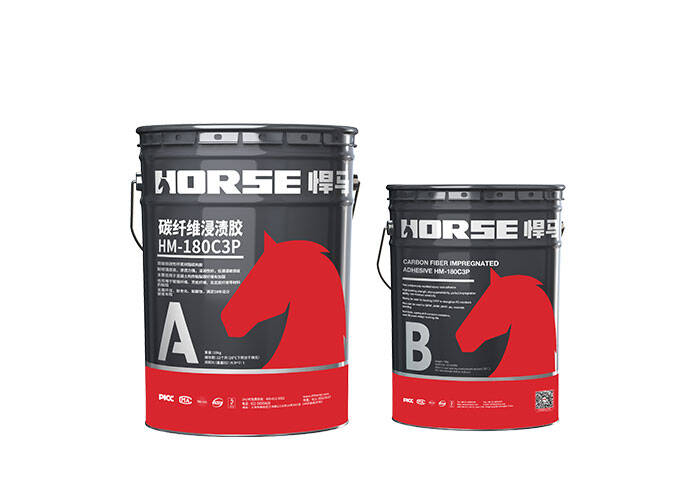

Proyek penguatan ini menggunakan produk serat karbon Horse Cina.Ada dua jenis bahan yang digunakan untuk penguatan: yang satu adalah struktur serat karbon, dan yang lainnya adalah bahan ikatan yang cocok dengan serat karbon.Data teknis utama dari kain serat karbon HM-30 yang digunakan kali ini: serat tipe tinggi serat karbon, serat tensile kekuatan adalah 3450N / mm2, modulus elastik adalah 234500N / mm2, dan layanan hidup tidak terbatas.Data teknis utama dari ikatan agen HM-180C3P cocok dengan serat karbon kain: perpaduan rasio A: B = 2: 1 (rasio berat badan).Suhu konstruksi + 5 & quot; C- + 35 & quot; C (lingkungan dan substrat).Modulus flexural elastisitas adalah 3800N / mm2 (+ 23 & quot; C menyembuhkan selama 7 hari), kekuatan tensile & gt; 30N / mm2 (+ 23 & quot; C menyembuhkan untuk 7 hari), dan kekuatan ikatan & gt; 4N / mm2 (kegagalan beton).Indikator kinerja utama dari dua di atas bahan penguatan memenuhi persyaratan desain.

CFRP penguatan proses konstruksi & nbsp;

Proses pembangunan penguatan serat karbon adalah: mengukur dan meletakkan permukaan beton, memperbaiki dan memoles, mempersiapkan lembaran serat karbon, mempersiapkan perekat, menempel kain serat karbon, menyembuhkan dan menyembuhkan

Inspeksi dan penerimaan

Dalam proyek rekonstruksi dan penguatan proyek ini, kualitas bahan penguatan yang digunakan, rasio campuran dari dua komponen dari agen ikatan, dan ikatan dari serat karbon kain hati-hati diperiksa dan diterima.Dan sebelum pembangunan perawatan penguatan area, plat sampel dibuat di tempat dan spesimen tes tensile dibuat di bagian yang dipilih.Setelah pemeriksaan di tempat, hasil yang diukur adalah bahwa beton rusak pada 9.5KN dan 7.Baiklah.Hitung sesuai dengan formula kekuatan ikatan: F = P / A (f-positif ikatan tensile kekuatan Mpa, P-load nilai N ketika sampel rusak, area a-crosstional-sectional dari tes standar blok mm2).f1 = 9500N / 1600mm2 = 5.94N / mm2 (A- daerah persimpangan dari ujung luar logam standar adalah 40mmX 40mm).f2 = 7000N / 1600mm2 = 4.38N / mm2.Nilai kekuatan ketegangan positif F1 dan F2 semua lebih besar dari nilai standar C30 beton axial tensile kekuatan ftk = 2.01N / mm2.Oleh karena itu, ditentukan bahwa kualitas konstruksi serat karbon diperkuat dengan proyek beton yang memenuhi syarat dan memenuhi persyaratan dari desain dan peraturan yang terkait.
