Ringkasan Projek

Stasiun Ertan Hydropower terletak di aliran utama Sungai Yazhai di Kota Panzhihua, Provinsi Sichuan.Ini adalah pusat perlindungan air skala besar dengan kapasitas total yang terpasang dari 3,300MW.Gedung pusat pembangkit listrik terdiri dari barrape, bangunan debit banjir, bangunan pemusnahan energi, rumah-rumah listrik bawah tanah, pengalihan dan bangunan air laut, dan 500kV sepenuhnya tertutup gas-terisolasi diisolasi berganda switchgear (GIS building).

Bangunan GIS adalah sebuah struktur kerangka beton yang diperkuat dengan karam, dan pondasinya terletak pada fondasi batuan yang relatif lengkap.Sinar atap menutupi seluruh bangunan tanpa dukungan kolom di tengah, dan 500kV saluran outlet diatur di atap.

Sistem pembangkit listrik bawah tanah mengambil powerhouse utama dan ruang instalasi, ruang transformator utama, dan tangki lonjakan air ekor sebagai tubuh utama, termasuk terowongan bus, terowongan akses, terowongan drainage, terowongan pembuangan, kabel cenderung poros, dan bendungan atas lift poros.Sekelompok gua bawah tanah yang tumpang tindih dan menyilang satu sama lain terbentuk.Bangunan utama adalah 280.Panjang 3m dan memiliki rentang 25.Maaf.Lapisan generator dan lapisan turbin air dari powerhouse utama adalah kasta-in-tempat diperkuat struktur balok beton lempengan.Balok didukung oleh perisai angin persegi dan kolom independen.Balok diatur rapi, dan unit dipisahkan oleh sendi ekspansi.

Masalah struktural

Sebagian besar balok atap gedung GIS memiliki retak, terutama sumbu 29 balok atap memiliki retak dan deformasi membungkuk besar, menyebabkan goresan antara bagian bawah balok dan guardrail crane.Sebagian besar corbels dan akhir dari balok-balok hanya didukung pada corbels dari lapisan generator dan lapisan turbin dari powerhouse bawah tanah memiliki retak.Segera setelah masalah itu ditemukan, itu menarik perhatian besar.Beban struktural, penguatan bagian persimpangan, nilai defleksi balok, dll.kami segera dihitung, dan bagian dari lapisan plester retak dikupas dan diperiksa.

Ada 10 retakan simetris sekitar 0.3-0.6mm lebar di kedua sisi dari perut sumbu 29 dari gedung GIS.Retakan-retak memperpanjang dari bagian bawah lempengan dan menghilang pada jarak 100- 200mm dari balok, tanpa melewati bagian bawah balok.Tidak melalui retakan melebihi 0.2mm ditemukan di bagian bawah balok.Setelah memotong lapisan plester pada permukaan balok, ditemukan bahwa retak di kedua sisi dari perut balok mencapai lapisan beton dari tubuh balok.Hal ini sebelum waktunya dinilai bahwa retakan simetris di kedua sisi balok mungkin telah menembus tubuh balok.Inspeksi juga menemukan bahwa sebagian besar balok lain memiliki retak, lapisan pelindung sangat tipis, dan beberapa tendon muda terkena.Dua sisi web pinggul balok diambil kembali ke dalam, dan retakan di perut balok mungkin karena lapisan pelindung beton yang tidak cukup dan pemeliharaan yang tidak tepat atau campuran beton yang tidak tepat rasio selama konstruksi.

Retakan diagonal ada untuk berbagai derajat di sisi luar tepi atas korbel pada lapisan generator dan lapisan turbin dari powerhouse bawah tanah dan tepi bawah dari balok sederhana pada corbel.Beberapa retakan serius telah menembus dari atas hanya didukung balok ke korbel yang lebih rendah.Lapisan plester pada permukaan samping (sekitar 2cm dalam) di mana balok yang didukung hanya didukung dan korbel dikombinasikan, dan ditemukan bahwa sebagian besar dari corbels dengan retak tidak tertanam dengan balik baja piring, yang tidak konsisten dengan desain asli.Tidak ada retakan atau retakan yang sangat kecil ditemukan dalam corbels apapun dengan pelat penyangga baja.Penyebab retakan kemungkinan besar karena fakta bahwa pelat baja tidak tertanam di permukaan korbel dan balok bawah yang sesuai.Ketika suhu berubah dan beton menyusut dan tanaman adalah getaran operasi, gesekan antara balok bawah dan korbel relatif besar, menyebabkan akhir balok dan korbel untuk retak.

Serat karbon untuk perbaikan struktural- pembangkit listrik

Pemilihan material reinforcement

Agar tidak mempengaruhi operasi normal pembangkit listrik, tidak merusak penguatan struktur asli, mengembalikan tampilan asli dari struktur, mengatasi penyusutan beton, meningkatkan pengendalian dan peregangan dari struktur, dan mencegah pembuatan retakan baru, lembar serat karbon digunakan untuk balok atap dan retak korbel.Untuk memperkuat perbaikan struktural, pilih kain serat karbon HM-30, dengan berat mati 300m2 dan ketebalan 0.167mm; binder terbuat dari tipe HM serat karbon resin.

Membangun penguatan sinar atap

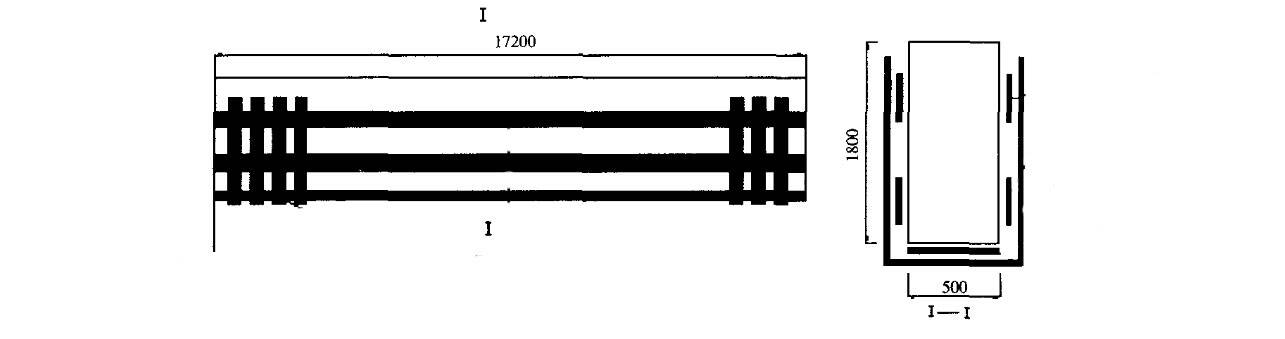

Pada kedua sisi sumbu 29 balok atap, 400 mm dari bagian bawah balok dan permukaan balok, lapisan serat karbon dengan lebar 300 mm disisipkan sepanjang balok untuk mengatasi stres disebabkan oleh penyusutan beton.Setelah melewati penyusutan beton, untuk mengimbangi hilangnya sinar & # 39; s kapasitas bantalan setelah retak dan deformasi, balok & # 39; s flekral dan kemampuan tahan shear juga harus ditingkatkan.Lapisan serat karbon dengan lebar 500mm disisipkan sepanjang panjang dari bagian bawah balok untuk meningkatkan resistensi pengendalian dari balok.Tempelkan lapisan dari & quot; U & quot; -shaped serat karbon dengan lebar 300mm sepanjang sepanjang balok dengan jarak 200mm untuk meningkatkan lekukan sinar, seperti yang ditunjukkan dalam Gambar 1.

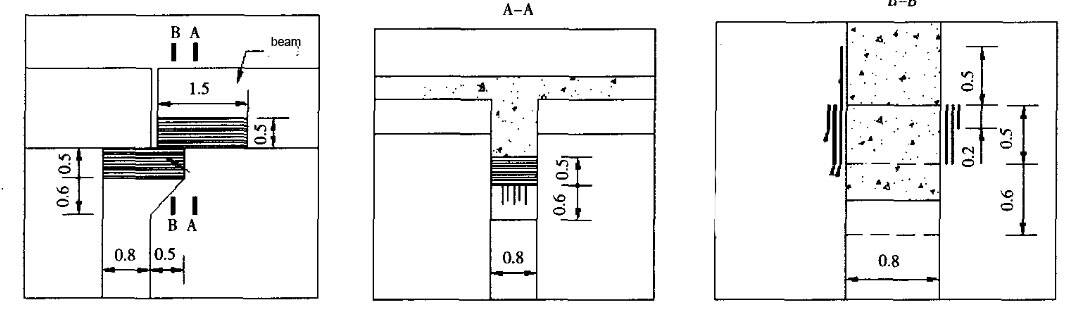

Untuk balok atap lain dengan celah-celah, karena retakan kebanyakan muncul di ujung balok, lapisan 150mm lebar & quot; U & quot; pengukur serat karbon ditempelkan di ujung balok, dengan jarak 200mm dan panjang tidak kurang dari 2m (panjang spesifik tergantung pada celah-celah.Dalam rangka untuk meningkatkan resistensi pecahan balok, pada saat yang sama, untuk mencegah retak di sisi balok, lapisan serat karbon dengan lebar 150mm disisipkan pada kedua sisi dari balok, 400 mm jauh dari bagian bawah balok dan permukaan balok sepanjang panjang balok untuk mengatasi stres yang disebabkan oleh menyusut beton ditampilkan dalam Gambar 2.

Corbel and beam refercement of underground powerhouse

(1) Label ditambal dengan tiga lapis loops: lapisan pertama dan kedua adalah 0.Tinggi 5m, dan lapisan ketiga adalah 0.2m tinggi;

(2) Dukungan balok berakhir ditempelkan dalam dua lapisan sepanjang panjang balok, 0.Tinggi 5 m dan 1.Panjang 5 m;

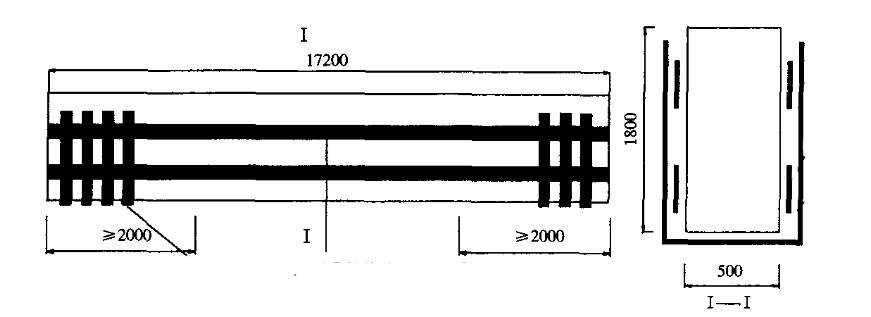

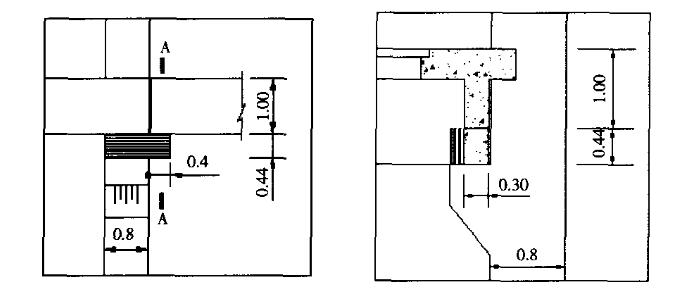

(3) Korbel persegi mengadopsi & quot; U & quot; -berbentuk muda, disisipkan tiga lapisan, 0.44m tinggi dan 1.Panjang 5m.Seperti yang ditunjukkan dalam Angka 3 dan 4.

Balok atap gedung GIS dan celah-celah di dalam corbels dari pembangkit listrik bawah tanah telah dikelompokkan dan struatual diperbaiki dengan serat karbon, dan pembengkokan, peregangan dan kekuatan gundukan komponen beton telah ditingkatkan secara efektif.Ini mengatasi stres yang disebabkan oleh penyusutan beton dan mencegah generasi retak baru.Proyek perbaikan struktur serat karbon mudah untuk konstruksi dan waktu singkat.Setelah memperbaiki, pada dasarnya dapat memastikan penampilan struktur asli.Setelah proyek ini selesai dan dimasukkan ke dalam operasi, struktur utama belum melihat ada kelainan sejauh ini, dan efek penguatan yang baik telah dicapai.
