1 Overview dari proyek penguatan struktural

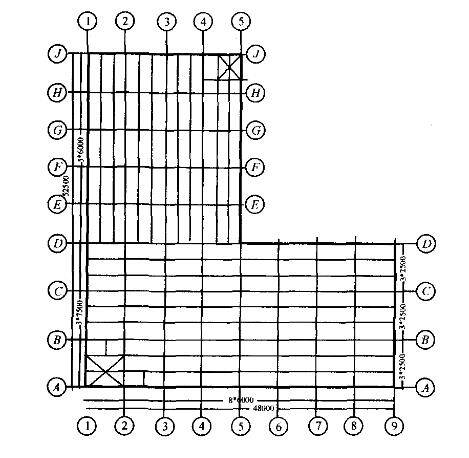

Sebuah gedung industri berlantai lima terletak di Miyi County, Kota Panzhihua, dengan total daerah konstruksi sekitar 9.000 m2.Tubuh utama mengadopsi sebuah struktur frame beton.Pesawat ditunjukkan dalam Gambar 1.Pondasi ini merupakan pondasi independen di bawah kolom, dan lapisan pendukung adalah lapisan batu yang kuat.Proyek ini dibangun tahun 1990.Karena masalah kualitas konstruksi dan penggunaan struktur yang kelebihan muatan jangka panjang, banyak dinding, balok dan lantai telah retak dan lapisan plaster permukaan telah jatuh secara lokal.

2 Inspeksi Structural dan analisis

Isi utama dari pemeriksaan dan penilaian proyek termasuk:

(I) uji kinerja fisik bahan komponen sangat terkait dengan keselamatan struktural, seperti kekuatan beton, distribusi batang baja, dll.;

(2) Periksa kembali dimensi persimpangan-sectional komponen yang ada, seperti ukuran kisi, utama load- bantalan bagian-bagian dan ketebalan lantai, dll.;

(3) Uji daya tahan struktur, seperti kedalaman karbonisasi beton komponen dan korosi batang baja.

Hasil tes dari ukuran struktural menunjukkan bahwa konfigurasi balok, kolom, dan penguatan pinggang, dasi antara kolom dan dinding mempertahankan, dan pengaturan pintu dan jendela dalam proyek ini semua memenuhi persyaratan spesifikasi desain saat ini.Hasil tes dari kedalaman karbonasi beton menunjukkan bahwa kedalaman karbonasi beton dari komponen proyek ini relatif besar, sebagian besar di atas 30 mm, yang melebihi ketebalan lapisan pelindung beton (lebih besar atau sama dengan 25 mm).Baja bar kehilangan perlindungan alkali nya dan mempengaruhi daya tahan anggota struktural.

3 rencana perawatan struktur.

Melalui perbandingan dari beberapa skema, misalnya: metode penguatan bagian yang diperbesar, penguatan kolom dengan penguatan ditanam dan penguatan bahan komposit serat karbon.Karena periode konstruksi pendek yang diperlukan oleh pemilik, workshop harus digunakan secepat mungkin setelah penguatan.Pada saat yang sama, komprehensif perbandingan biaya dari beberapa skema dan berbagai faktor dianggap bahwa penggunaanbahan serat karbon direksionalUntuk memperkuat kolom dan balok adalah yang terbaik.

1) Prinsip desain Reinforcement

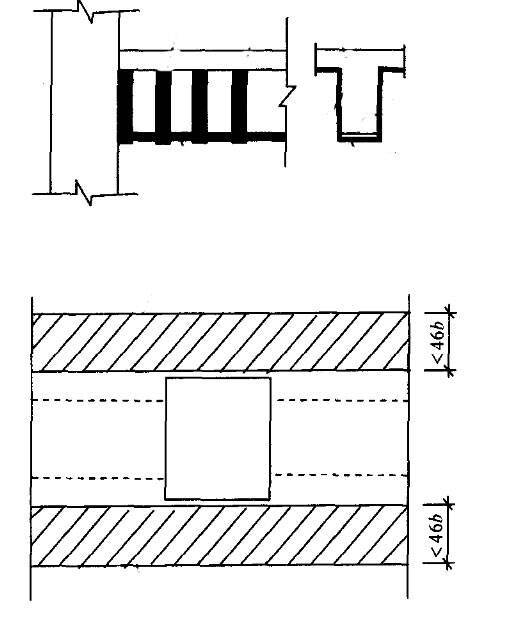

Ketika positif dan negatif saat lentur daerah beton diperkuat anggota flektural diperkuat (yang positif dan negatif saat dalam balok tidak cukup), permukaan suling disisipkan dengan serat karbon lembar serat dalam arah aksial.Dan harus diperpanjang ke tepi dukungan, dan harus ditetapkan pada akhir lembar serat, termasuk cutoff dan dua sisi dari titik beban terkonsentrasi, U- berbentuk anak ayam atau manik horisontal.

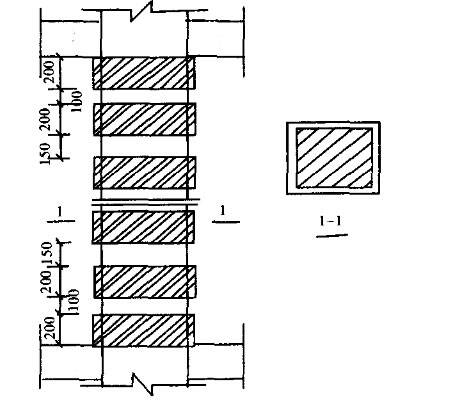

Untuk diperkuat kolom beton, menggunakan lembar serat karbon sepanjang sumbu kolom untuk memperkuat normal bagian bantalan kapasitas dari anggota kompresi eksentrik besar, dan menambahkan langkah-langkah stabilisasi mekanik di kedua kolom.

2) Pembangunan Perbaikan tanaman dilakukan berdasarkan prosedur berikut.

(1) Sebelum konstruksi, perlu untuk mencari dan mengintai menurut gambar konstruksi, dan memperbaiki posisi penguatan di tempat;

(2) Pengobatan permukaan lapisan dasar: halus permukaan, menghapus semua kotoran pada permukaan, menghapus 2- 3 mm lapisan mortar semen di permukaan, sampai agregat keras terkena, setelah polishing, menggunakan blower kuat atau lap untuk menghapus debu permukaan;

(3) Persiapan pengikat harus dilakukan secara ketat sesuai dengan instruksi untuk digunakan dan yang relevan percobaan pencampuran rasio, mengaduk pada kecepatan rendah, dan mencampur sepenuhnya;

(4) Pasting dan suling lembaran serat karbon: Terapkan perekat campuran yang sama rata (umumnya epoxy resin) ke permukaan lapisan dasar beton pada posisi penguatan tetap.Pasta diperlukan untuk datar dan kompak, tanpa gelembung berongga.Ketika melakukan penempelan multi- lapisan, lapisan kedua dapat disisipkan hanya setelah sentuhan jari bawah kering.Untuk lembaran serat karbon yang disisipkan, sangat dilarang mengganggu dalam waktu 24 jam.Setelah perekat mengeras (setelah 48 jam), alat dekorasi dapat dilakukan pada permukaan struktur untuk mengatur proses konstruksi berikutnya;

(5) Penerimaan kembali: Kualitas antara serat karbon dan beton dapat dinilai dengan mudah dengan palu kecil atau menekan permukaan serat karbon lembaran dengan tangan.Daerah ikatan total tidak akan kurang dari 95% dari area yang diperkuat.Ketika daerah drum berongga kurang dari 100 cm2, dapat diperbaiki dengan suntikan jarum suntik.Ketika luas drum berongga lebih besar dari 100 cm2, serat karbon lembar pada drum berongga harus dipotong, dan serat karbon lembaran ketebalan sama harus kembali.

Ringkasan 4 Projek

Telah lebih dari setahun sejak penerimaan serat karbon penguatan konstruksi tanaman, dan kondisi saat ini baik, dan struktur asli tidak memiliki retak atau fenomena tidak diinginkan lainnya.
